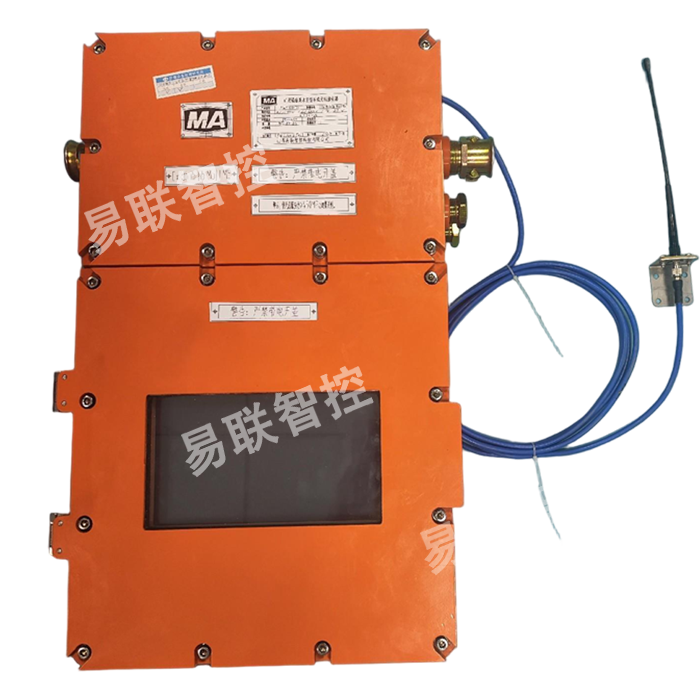

FWS100(D)矿用隔爆兼本安型车载无线接收器
产品概述
FWS100(D)矿用隔爆兼本安型车载无线接收器是专为煤矿井下重型运输设备设计的核心控制设备，通过国家矿用产品安全认证（防爆标志Ex db ib [ib Mb] I Mb）。本产品采用双防爆腔体结构，支持AC1140V/660V/127V宽电压输入，集成无线通信、多协议数据交换和智能控制功能，为井下无人驾驶系统提供完整的解决方案。
描述

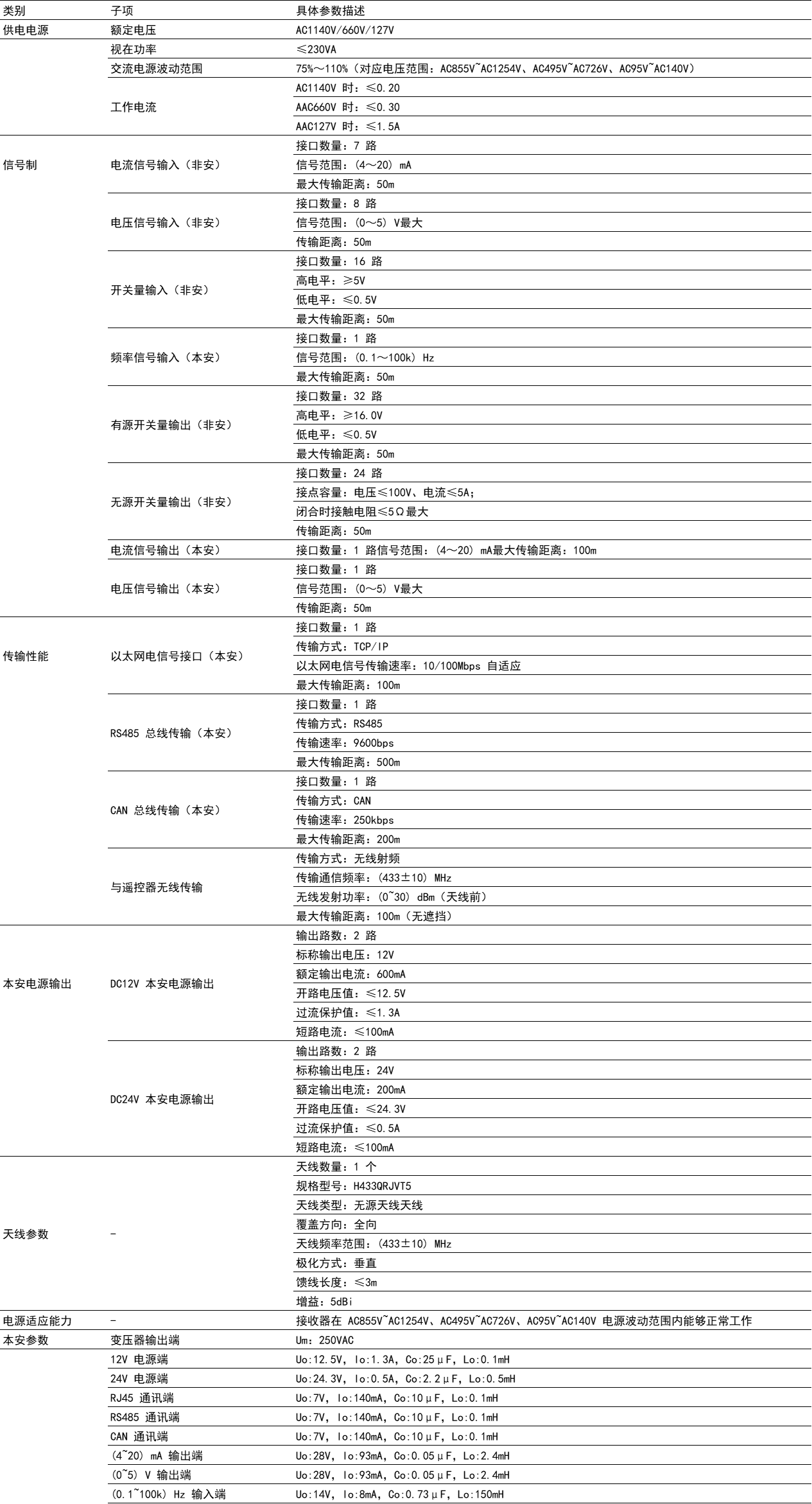

主要技术参数
-
基本参数
-
外形尺寸：668mm×515mm×276mm（长×宽×高）
-
整机重量：85kg
-
防护等级：IP65
-
工作温度：0℃～+40℃
-
电气特性
-
供电电压：AC1140V/660V/127V自适应
-
工作电流：
-
AC1140V时≤0.20A
-
AC660V时≤0.30A
-
AC127V时≤1.5A
-
-
本安电源输出：
-
DC12V/600mA×2路
-
DC24V/200mA×2路
-
-
通信性能
-
无线通信：
-
频率：(433±10)MHz
-
距离：100m（无遮挡）
-
-
有线通信：
-
以太网：10/100Mbps（100m）
-
RS485：9600bps（500m）
-
CAN：250kbps（200m）
-
功能特点
-
多协议通信
-
兼容FYF100(A/B/C/D/F)全系列遥控器
-
支持Modbus RTU/CAN2.0B通信协议
-
无线+有线双通道冗余设计
-
强大I/O能力
-
数字量输入：16路（5V电平）
-
数字量输出：
-
有源32路（16V/0.5A）
-
无源24路（100V/5A）
-
-
模拟量接口：
-
输入：7路4-20mA + 8路0-5V
-
输出：1路4-20mA + 1路0-5V
-
-
频率信号：1路0.1-100kHz输入
安全特性
-
三重防爆保护：
-
Q345B碳钢隔爆外壳
-
本安电路隔离设计
-
浇封型电源模块
-
-
自动保护功能：
-
过压/欠压保护
-
输出短路保护
-
过热保护
-
本产品已通过MA/KC认证。配套推荐使用FYF100系列遥控器，可构建完整的井下无线控制系统。
