视距遥控系统

系统概述

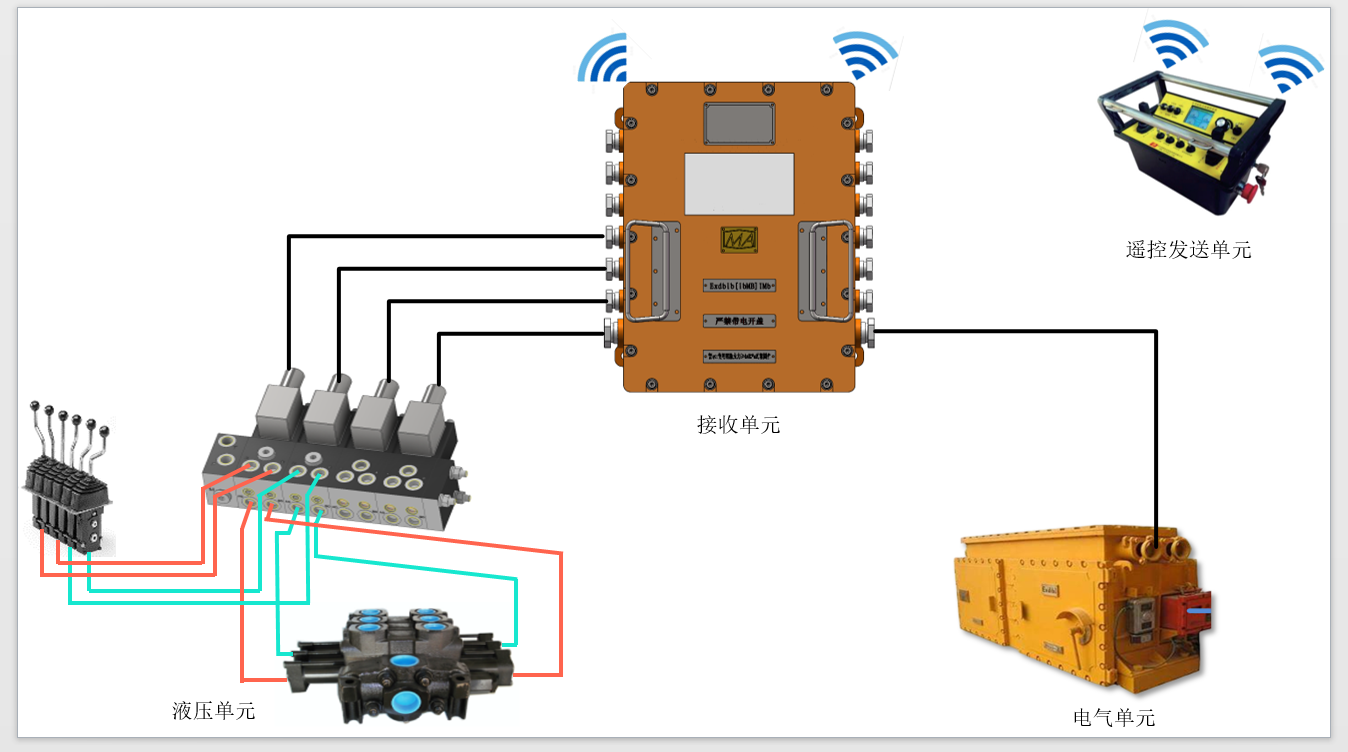

     视距遥控系统是通过无线通信技术，在操作人员可视范围内对矿山设备进行远程精准控制的智能化解决方案。系统采用模块化设计，由四大功能单元组成完整的控制闭环：电气单元负责系统供电与电力管理，提供稳定的DC24V-AC1140V宽电压输入；操作单元包含符合人体工程学设计的本安型遥控器和操作台，配备多功能输入部件；接收单元采用隔爆兼本安型设计，具备强大的信号处理能力；液压执行单元则负责将控制指令转化为精确的机械动作。

功能特点

传输距离≥1000m，延迟<100ms

支持CAN/RS485/RJ45等多协议接口

通过MA/KA/CE/CCC等全资质认证

矿用本安型遥控发送器（型号FYF100(A-F)），具有32路数字输入、-40~85℃宽温工作能力、24小时待机时间，并支持无线和有线双模通信；隔爆兼本安型车载接收器（型号FWS100(A-E)），搭载三核72MHz处理器，提供32路PWM输出，具备IP69K防水等级和8G抗震能力；本安型操作台（型号TH12），采用DC12V供电，符合工业级防爆标准，并支持有线传输模式。

1.供电单元：为整个视距遥控系统提供稳定的电力来源。将输入的电源电压转换为适合接收单元工作的电压等级，并通过稳压电路等技术，确保输出电压的稳定性，防止电压波动对系统造成损害，提高系统的抗干扰能力和稳定性。

2.遥控发送单元：遥控器配备多种输入部件，如按钮、摇杆、开关等，便于操作人员输入控制指令，实现对设备的遥控操作。

3.接收单元：接收天线捕获遥控单元的射频信号，转换为电信号。解调电路解调电信号，恢复操作指令，保证信号准确完整。处理后的信号通过通信协议和接口标准传输给液压执行单元或电气控制部件，使机组根据指令执行动作。

4.液压执行单元：根据接收单元传来的电信号，精确地控制液压油的流向和流量。通过开启或关闭不同的阀芯通道，使液压油按照设定的路径流向相应的液压执行元件。

1.双模通信保障：采用跳频扩频(FHSS)技术，抗干扰能力提升300%

2.人机工程学设计：遥控器握持角度15°优化，降低操作疲劳度

3.智能电源管理：锂电池组支持2000次循环，配备过充/过放/短路三重保护

4.安全提升：实现"人机分离"，减少90%近距离作业风险,急停响应时间≤0.5秒

5.效率优化：设备利用率提升35%,支持"1控多机"操作模式

6.适应性强：-40℃~+85℃宽温工作范围,IP69K防护等级应对井下潮湿、粉尘环境
